Dettagli del prodotto
Luogo di origine: Zhejiang, Cina
Marca: FAMOUS
Certificazione: ISO9001:2008
Numero di modello: PROPRIO
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1 set
Prezzo: USD 46280 per set
Imballaggi particolari: Pacchetto esportatore norma
Tempi di consegna: 2 MESI
Termini di pagamento: T / T, L / C
Capacità di alimentazione: 50 insiemi/anno
Nome del prodotto: |
rotolo del purlin di c z che forma macchina |
Spessore della bobina: |
1.1-3.1mm |
Velocità di lavoro: |
8-21m/min |
Motore principale: |
14Kw |
Trasmissione: |
Trasmissione vicino dalla doppia linea delle catene 1.2Inch |
Pressione idraulica: |
15-20MPa |
Nome del prodotto: |
rotolo del purlin di c z che forma macchina |
Spessore della bobina: |
1.1-3.1mm |
Velocità di lavoro: |
8-21m/min |
Motore principale: |
14Kw |
Trasmissione: |
Trasmissione vicino dalla doppia linea delle catene 1.2Inch |
Pressione idraulica: |
15-20MPa |
Dettagli di specificazione:
1. Motore principale: 15KW
2. Alimentazione, livellante potere del motore: 7,5 CHILOWATT
3. Pressione idraulica: 15-20MPa
4. Potenza idraulica: 7,5 CHILOWATT
5. due servomotore e codificatore quattro
6. Trasmissione: Trasmissione vicino dalla doppia linea delle catene 1.2Inch
7. Dimensione principale: 11000 x 1400 x 1400mm (L x W x H)
8. Peso totale: 14000kg
9. Specifiche del Purlin:
Per il purlin di C: larghezza: altezza di 80-350mm: 40-80mm, piccola costola: 14-25mm
Per il purlin di Z: larghezza: altezza di 80-350mm: 40-80mm, piccola costola: 14-25mm
10. Spessore della bobina: 1.2-3.5mm Q195~235, bobine dello zinco & coil a caldi
11. Velocità di lavoro: 10-25m/min (che non contiene perforazione e taglio del tempo)
12. Formazione del rullo: 17steps
13. Livellamento del rullo: 5steps (su 2 e scoli 3)
14. Rettifica: un punto
15. Alimentazione & guidare: 2 insiemi, 4 rulli
16. Materiale del rullo: GCr15, estiguuto
17. Materiale dell'albero primario: un acciaio di 45 ﹟
Composizione della macchina:
Rotolo che forma la macchina della conduttura .............................. 1 unità
Uncoiler manuale ............................................. 1 unità
Pannello di controllo .................................................. 1 unità
Stazione idraulica ..........................................… 1 unità
Il manuale fuori presenta ........................... ................... unità 2
Processo tecnologico:
De-avvolgimento --- alimentazione --- Perforazione --- taglio --- formazione del rotolo --- Fuori tavola
Carattere della struttura principale:
a. la struttura è semplice e l'aspetto della macchina è bello perché adottiamo la struttura ed il processo dell'forma-acciaio complessivamente dopo la saldatura. Ha l'abilità di forte caricamento e dell'operazione stabile quando esegue la macchina.
b. Tutte le componenti della macchina provengono da impresa marca-famosa in modo che assicurino la funzione normale a macchina molto efficacemente.
c. adottiamo la formazione lunghezza-fissa automatica ed il taglio per garantire la lunghezza per essere precisi ed il prodotto finito chiaro senza deformare.
d. è molto facile da installare l'attrezzatura ed adatto a produzione nella fabbrica.
e. la macchina ha caratteristiche di alta efficienza a basso rumore e.
Perforazione e tagliare:
1. muffa di perforazione: Cr12 HRC 58-62
2. macchina con 3 insiemi che perforano sistema
3. Perforando con l'azionamento idraulico
4. perforando in controllato saggio di longitudine dallo SpA, perforante al regolato saggio orizzontale dal volantino manuale
5. Dettagli della perforazione secondo le indicazioni del disegno.
6. Taglio idraulico prima della formazione: Tagli lo strato prima di rotolo che si forma alla lunghezza richiesta
7. Moto di taglio: La fermata principale della macchina non e la continuazione che perforano e che tagliano.
8. Materiale della lama: Trattamento termico di CR12with
9. Misurazione di lunghezza: Misurazione automatica di lunghezza
10. Tolleranza della lunghezza: 3m+/- 1.5mm

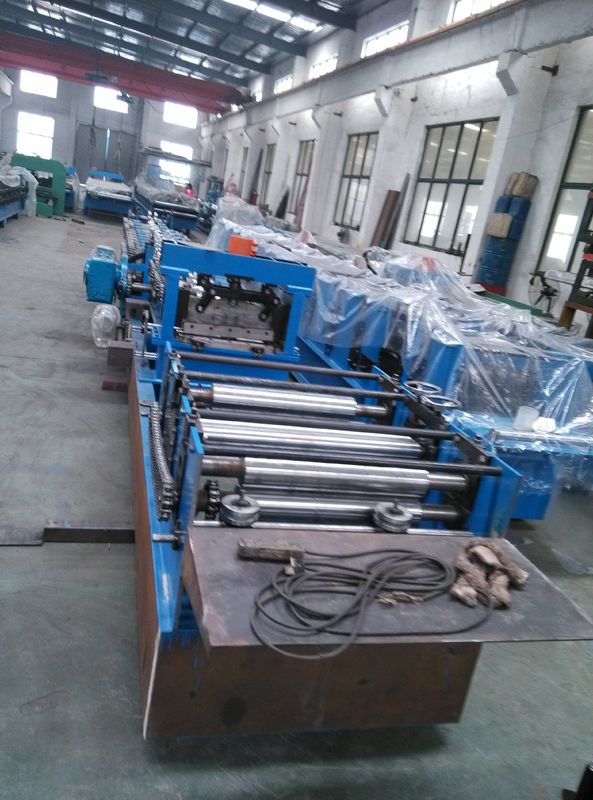

Immagini a macchina:
