Steel box girder bridges have evolved into one of the most dominant superstructure forms for medium-to-long-span highway and railway infrastructure across North America and global engineering projects adopting American design specifications, con il codice AASHTO/AWS D1.5M Bridge Welding che funge da norma tecnica obbligatoria di base che disciplina tutti i lavori di prefabbricazione in officina e di saldatura sul campo di tali strutture di ponte.Formulato e aggiornato congiuntamente dall'American Welding Society (AWS) e dall'American Association of State Highway and Transportation Officials (AASHTO), l'ultimo codice D1.5M della nona edizione 2025 è appositamente personalizzato per acciai da ponte strutturali a carbonio e a bassa lega, distinto dalle specifiche generali di saldatura strutturale AWS D1.1 da una maggiore resistenza alla stanchezza, norme di controllo delle fratture e di prova non distruttiva per i veicoli a ponte e per l' erosione ambientale a lungo termine.Le travi di scatola in acciaio si basano interamente su saldature a scanalatura a penetrazione completa e sistemi di irrigidimento saldatura a filettatura per formare sezioni trasversali vuote chiuse■ quindi ogni collegamento di fabbricazione dall'ispezione in entrata dell'acciaio comune all'accettazione della saldatura finita è rigorosamente vincolato dalle clausole D1.5M che determinano direttamente la sicurezza strutturale,la durata di servizio e le prestazioni anti-affaticamento dell'intero ponte che coprono decenni di funzionamento;Questo documento elabora la configurazione strutturale di ponti standard di travi in scatola di acciaio, il quadro di specifiche di base di AWS D1.5M,controllo di saldatura classificato tra componenti critici e non critici per la frattura, norme di esecuzione di fabbricazione e valore di applicazione tecnica pratica del sistema standard.

1Composizione strutturale e vantaggi meccanici del ponte a travi in scatola di acciaio standard

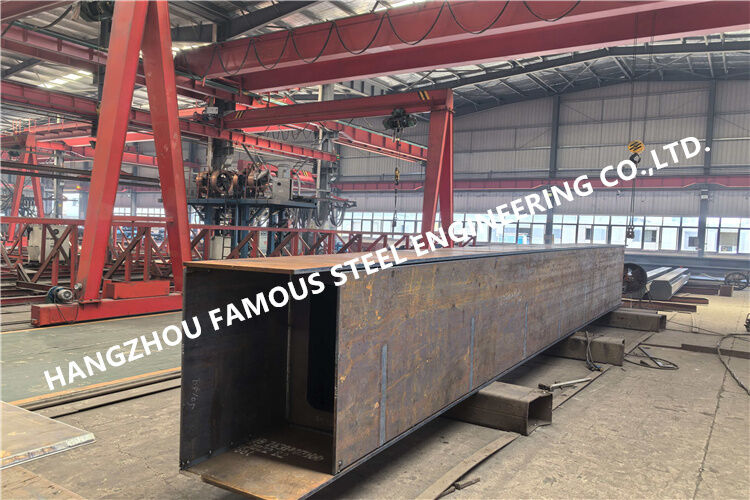

Una tipica trave ortotropa in acciaio è costituita da cinque componenti saldati: piastra ortotropa superiore, piastra verticale, piastra di flange di tensione inferiore,rigidificatori longitudinali chiusi/aperti saldatisi sulle superfici interne delle piastre e sui diaframmi transversali intermedi spaziati lungo la direzione longitudinale del ponte. lo spessore della piastra principale convenzionale varia da 12 mm a 32 mm, mentre le piastre di rigidamento secondario e di diaframma adottano piastre di acciaio laminate da 10 mm ≈ 20 mm;tutti i segmenti discreti con lunghezze prefabbricate in fabbrica di 10 ̊30 metri sono trasportati nei cantieri per la saldatura finale a campo di fusione come travi continue a tutta la lunghezzaRispetto alle tradizionali travi in piastra a forma di I, la sezione trasversale della scatola chiusa presenta un'eccezionale rigidità torsionale e una capacità di distribuzione laterale del carico.resistente efficacemente ai carichi eccentrici dei camion autostradali e agli impatti dinamici dei treni ad alta velocità, riducendo il consumo complessivo di acciaio di quasi il 15%­22% con gli stessi parametri di progettazione di portata e di carico.

I materiali di base applicati per le travi a scatola standard americane seguono principalmente i gradi di acciaio strutturale della serie AASHTO M270 (equivalente a ASTM A709), compreso il grado 345 (A709 Gr50),HPS485W acciaio resistente alle intemperie ad alte prestazioni e acciaio a bassa legatura ad alta resistenza del grado 690, tutte coperte nell'ambito applicabile D1.5M (forza di potenza ≤ 690 MPa).formando un sistema integrato di cuscinetti ortotropici per pavimenti che disperde uniformemente i carichi concentrati sulle ruote sulle reti delle travi e sulle flange inferioriQuesti densi giunti saldati da costo a piastra sono le posizioni più soggette alla fatica delle travi di scatola e diventano oggetti di controllo chiave regolati dai requisiti di tolleranza di saldatura antifatica D1.5M. Diaphragm plates cross through cutouts reserved on longitudinal stiffeners and are fully welded with inner box walls to restrain section distortion under lateral wind load and asymmetric vehicle loading, le cui dimensioni di filettatura, criteri di precalore e di accettazione dei difetti sono chiaramente definiti nella clausola 6 e nella clausola 8 della norma D1.5M.

2Quadro normativo di base dell'AWS D1.5M per la saldatura delle travi a scatola

A differenza degli standard universali per la saldatura delle costruzioni, D1.5M è compilato specificamente per l'ambiente di servizio di ponte con carichi alternativi ripetuti,fluttuazioni di temperatura e atmosfera corrosiva esterna, con un totale di 12 clausole formali nella versione corrente 2025, tra le quali le clausole 1·11 stabiliscono requisiti generali di saldatura per i componenti non critici per la frattura (NFCM),e esclusiva clausola 12 stabilisce rigorose specifiche di controllo delle fratture per i componenti critici per la frattura (FCM), la disposizione più fondamentale per il controllo della flangia di tensione della trave a scatola e della saldatura a fusione principale. La norma è compilata in formato dual-unit (metrica D1.5M e imperiale D1.5),Soddisfare simultaneamente la fabbricazione metrica internazionale e la misurazione delle dimensioni usuali americane..

Il principio fondamentale di classificazione di D1.5M consiste nel separare FCM e NFCM per un controllo tecnico differenziato: FCM si riferisce alla flange di tensione inferiore della trave della scatola,saldature a scanalatura longitudinale a penetrazione completa di reti e saldature principali ortotrope del ponte, la cui improvvisa frattura fragile sotto carichi di servizio potrebbe innescare un crollo totale o parziale del ponte senza percorso di trasferimento di carico ridondante,di una lunghezza superiore a 50 mm,Tutte le saldature FCM applicano tre regole obbligatorie di cui alla clausola 12: tabelle di temperatura di pre riscaldamento/interpass personalizzate indipendenti da NFCM,Prova di resistenza all'impatto a bassa temperatura per il metallo di saldatura depositato e la zona colpita dal calore, oltre a test ultrasonici (UT) di copertura completa e esame non distruttivo (NDE) eseguito da ispettori certificati di livello II.le travi a scatola multicellulare con tre o più camere a scatola parallele hanno percorsi di forza ridondanti e la maggior parte delle saldature interne a rigidamento e a diaframma sono classificate come NFCM, adottando tabelle generali di pre riscaldamento e ispezione visiva convenzionale più NDE parziale a punto secondo la clausola 6 di D1.5M.

L'approvazione della specifica della procedura di saldatura (WPS) e del documento di qualificazione della procedura (PQR) è il presupposto primario prima della fabbricazione di lotti di travi a scatola disciplinati dalla clausola D1.5M 3;tutti i processi di saldatura applicati, compresa la saldatura ad arco sommerso (SAW) per saldature a scanalatura a flangia lunga e retta, flux-cored arc welding (FCAW) for stiffener fillet welds and shielded metal arc welding (SMAW) for field splice repair must complete PQR qualification according to standard test specimen requirements before formal productionLe saldature ad attacco per l'assemblaggio dei componenti soddisfano anche le specifiche di saldatura ad attacco D1.5M: le saldature ad attacco temporanee che devono essere completamente riscaldate durante la successiva saldatura continua possono rinunciare a un pre riscaldamento rigoroso,mentre le saldature a attacco permanente riservate richiedono standard di pre riscaldamento e qualità identici che corrispondono alle saldature finali..

3Controllo dettagliato della qualità della saldatura e tolleranza dei difetti per le travi di scatola per D1.5M

La tolleranza di imperfezione geometrica della saldatura aggiornata in D1.5M:2025 mira direttamente ai tipici difetti di saldatura delle travi a scatola, tra cui sottotaglio, penetrazione incompleta e porosità.con tre livelli di limite di sottotrasformazione classificata appena ottimizzato sostituendo l'ex regolazione a doppio standard Per le saldature a scanalatura sulla flangia di tensione della trave e sulla zona di tensione della trama (saldatura trasversale alla tensione di trazione primaria), la profondità massima ammissibile di sottotaglio è limitata a 0,01 pollici (0,254 mm),la tolleranza più rigorosa per evitare l'avvio di crepe da fatica a causa della concentrazione di sollecitazione nelle tazze sotto taglio; la saldatura a filettatura di angolo rigidante consente una profondità fino a 1/8 di pollice, e le saldature di connessione ausiliaria ordinarie senza sollecitazione applicano una soglia di 1/16 di pollice,Guidare efficacemente gli ispettori di fabbrica – il giudizio in loco sull'accettazione di saldature massicce rigidificanti sullo spazio interno della scatola .

Il controllo della temperatura di pre-riscaldamento e di passaggio è un altro elemento normativo D1.5M vitale per la fabbricazione di travi di scatola di piastra spessa per evitare la crepazione a freddo indotta dall'idrogeno.Il valore minimo di pre riscaldamento è determinato in base al grado di acciaio base, spessore della piastra e temperatura ambiente tramite tabelle standard: per la piastra A709 Gr50 di spessore superiore a 38 mm utilizzata per la flange inferiore della scatola, il pre riscaldamento NFCM inizia a 70°F (21°C),mentre il corrispondente pre riscaldamento FCM sale a oltre 150°F (65°C) con uno spessore identico secondo le tabelle speciali di cui alla clausola 12.■ la temperatura superiore del passaggio è limitata per controllare l'input di calore di saldatura e affinare la struttura del grano di saldatura per migliorare la resistenza a basse temperature,particolarmente critica per la saldatura in campo a cielo aperto invernale delle travi a scatola .

L'ambito di applicazione delle prove non distruttive varia notevolmente a seconda delle categorie di membri di D1.5M:tutte le saldature a scanalatura FCM a penetrazione completa delle fusioni principali della trave della scatola richiedono una scansione UT al 100% dopo la saldatura raffreddata alla temperatura ambiente, con criteri di rifiuto più severi di D1.1Le saldature a filettatura NFCM che collegano diaframmi e rigidificatori interni adottano campionamento periodico, ispezione UT e controllo visivo completo.solo l'indicazione della crepa superficiale innesca una prova supplementare del penetrante liquido (PT)Le saldature difettose non qualificate devono essere sottoposte a riparazione formale WPS e completare la ri-saldatura dopo aver rimosso completamente la zona difettosa mediante macinatura o scarpaggio.con saldature FCM riparate che ripetono l'intero nuovo test NDE come saldatura di produzione originale per le clausole di riparazione standard .

4Applicazioni ingegneristiche e significato industriale dello standard D1.5M per ponti a travi a scatola

Dal momento che D1.5M è diventata la specifica di riferimento obbligatoria del manuale di progettazione del ponte AASHTO LRFD,oltre il 70% dei ponti stradali con travi in acciaio a medio e lungo raggio in Nord America adottano questa norma per la gestione della saldatura a ciclo completo, che si estende a progetti internazionali di gara all'estero nel sud-est asiatico, in Medio Oriente e in Africa seguendo i codici di progettazione americani.L'esecuzione 5M unifica i criteri di valutazione della fabbricazione tra i progettisti, produttori di acciaio, ispettori terzi e appaltatori,eliminare i requisiti tecnici incoerenti causati da specifiche regionali di reparto disperse prima della pubblicazione unificata dello standard AWS-AASHTO negli anni '70.

Dal punto di vista economico e della durata, il controllo della saldatura anti-affaticamento standardizzato D1.5M riduce efficacemente il costo di manutenzione delle travi ortotrope in acciaio;Le specifiche di precalore e resistenza alle fratture riducono di oltre il 60% il tasso di riparazione della crepazione a freddo durante la fabbricazione di piastre spesse., riducendo il periodo complessivo di costruzione e il costo del progetto per i segmenti prefabbricati di travi a scatola.Con la graduale diffusione delle travi in acciaio resistenti alle intemperie ad alte prestazioni HPS nell'ingegneria moderna dei ponti, D1.5M continua ad aggiornare le corrispondenti clausole sui parametri di saldatura in ogni nuova edizione per corrispondere allo sviluppo di nuovi materiali in acciaio,mantenendo la sua posizione dominante nel settore americano e mondiale della saldatura di ponti con travi in acciaio..

Conclusioni

L'intrinseca caratteristica strutturale saldata a sezione chiusa del ponte a travi in acciaio determina il ruolo guida indispensabile dello standard AWS D1.5M in tutto il suo ciclo di vita di fabbricazione.Il sistema di gestione classificato FCM/NFCM unico della norma, regole mirate di pre riscaldamento,la tolleranza al difetto graduale e lo schema di NDE a livelli sono sviluppati in modo da rispondere con precisione alle caratteristiche di rischio di stanchezza e frattura delle travi di scatola sotto carico alternativo a lungo termine del veicolo;La revisione continua e l'ottimizzazione tecnica del D1.5M devono tenere il passo con l'avanzata acciaio da ponte ad alte prestazioni e il progresso della tecnologia innovativa di saldatura.diventando una garanzia tecnica fondamentale per una lunga durata di vita, costruzione di ponti a travi in acciaio di alta sicurezza secondo lo standard americano,e fornisce anche un sistema di specifica di riferimento maturo per l' ingegneria globale di ponti a travi in acciaio praticando le norme americane di progettazione delle autostrade.
